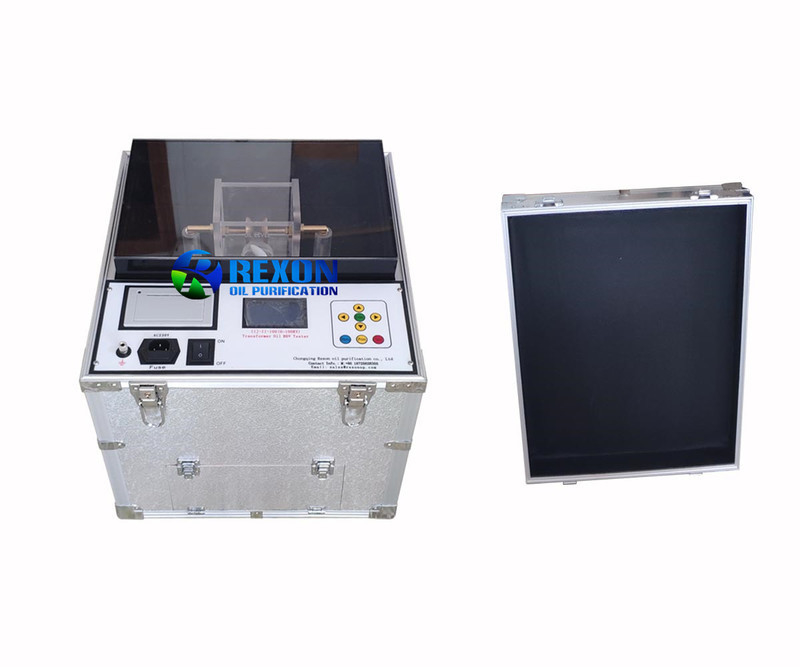

ポータブル オートマティック 絶縁オイル BDV テスト シリーズ IIJ-II

適用する

IIJ-II シリーズのポータブル・フルオートマティックオイルテスターは, 0 から 60KV, 80KV,および 100KV BDV 値の試験で,隔熱油の介電強度をテストするために適用されます.断熱油の中等強度のIEC156試験方法の要件に従って設計されています.適切なプログラムによって,自動ブースト,ステップダウン,混ぜ,表示,プリントアウトの機能があります.制御システムの部分的な自動隔離を可能にするため,HV断絶は10秒以内に動作します.持ち運べるデザインは,現場でのプロジェクト使用により適しており,持ち運びも便利で,テスト機を清潔で安全に保つことができます.

テクニカルパラメータ

1電源: 220V AC 50Hz

2出力電圧: 0~100KV AC

3容量: 2.0KVA

4試験電圧の上昇速度: 約2KVA/S

5圧力試験速度: 3%

6分解感度: <2KV

7波形歪み: ≤3%

8障害時間: ≤10ms

9作業環境:温度: 0~40°C

湿度:<85% (相対湿度)

10貯蔵環境:温度: -20〜60°C,湿度:<75% (相対湿度)

11作業高度: <1500m (1500m以上であれば,カスタマイズすることができます)

12試験室: ガラス,容積300〜500ml,保護蓋と混ぜ器.

13電子:ステンレス鋼の球状直径36mm/半球半径25mm,IEC-156に従って2.5mmのギャップ.

14油検体の初期スタンド時間:180秒

オイルサンプルの中間スタンド時間: 60秒

オイルサンプルのストリング時間: 60秒

連続試験数: 6

15. 寸法と重量

梱包前に: 475 × 485 × 485 mm

純重量: 45 KGS

梱包後: 490 × 495 × 495 mm

総重量:50KGS
